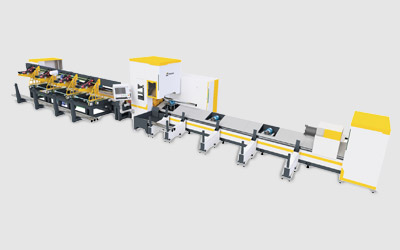

HGLT多功能管材激光切割机

具备圆管、方管、椭圆管等异形管材的切断、穿孔、坡口及多种不规则图形的切割功能。
特殊超短尾料技术,大幅节省单个零件成本。
管材专用激光切割头,配合专用切割系统和套料软件,可实现长期多种管件的切割功能。


  价格咨询: 159 0089 2633      产品咨询: 021-3111 7888


产品介绍

产品概述:本设备采用双卡盘式设计机构,具备圆管、方管、椭圆管等异形管材的切断、穿孔、坡口及多种不规则图形的切割功能,是专门针对金属管材加工设计的重型激光切管机。对于细长管加工特别设计了自动避让的辅助支撑装置,可以有效抑制管材高速旋转时引起的管材跳动,提高切割精度。

轻量化横梁:横梁采用轻量化设计结构,具有极高的比强度,和精度保持性。

高强度、高稳定床身:床身加工采用科学的工艺安排和高精度的加工手段,一次装夹完成所有加工面,减少定位累计误差,经退火消除内应力后进行粗加工,再经过二次时效处理后精加工而成,解决了焊接和加工产生的应力,提高了机床的稳定性,保证了样件的加工精度。 切管装置:独有超短尾料技术(大幅节省单个零件成本)、高精度全行程双卡盘密封技术(采用行业顶尖设计,配合管系统的异型管自动寻中功能需担心异物侵入导致机构卡死丧失精度,提高切割效率长久运行精度可长期保持)、独有细管支撑技术(自动避让的辅助支撑装置,可以有效抑制管材高速旋转时引起的管材跳动,提高切割精度)。

切管装置:独有超短尾料技术(大幅节省单个零件成本)、高精度全行程双卡盘密封技术(采用行业顶尖设计,配合管系统的异型管自动寻中功能需担心异物侵入导致机构卡死丧失精度,提高切割效率长久运行精度可长期保持)、独有细管支撑技术(自动避让的辅助支撑装置,可以有效抑制管材高速旋转时引起的管材跳动,提高切割精度)。

专用激光切割头:管材专用激光切割头,配合专用切割系统和套料软件,可实现长期多种管件的切割功能。

套料软件:功能强大的专业光纤激光切管套料软件,具有内轮廓切割与焊缝补偿功能和极限排样功能,很大程度上提高管材利用率,于端部需要加工焊接贯口的管材将节省大量材料。

数控系统:选用专业的专用切管总线切割系统,并支持坡口切割功能搭配专用套料系统,有效解决多种管材切割的需求,该系统基于Windows中英文界面,具有高可靠性、高性能、智能化和集成化特点,性价比高,操作便捷,简单易学。

配备自动上下料功能:上料装置具备自动状态识别、检测功能,可根据管材尺寸,自动调整机构送料位置,确保管材定向、分离,保证不同的管材都能准确送到主机卡盘中心。完成上料过后,自动准备下一根管材,缩小上料等待时间。

技术参数

型号HGLT
切割管材范围圆管、方管、椭圆管、C型钢、异型管等
圆管管径φ20-620mm
方管管径φ20-550mm
可搭载激光器功率≤4000W
碳钢最大切割厚度25mm
Y轴行程1250mm
X轴行程300mm
Z轴行程300mm
有效切割长度≤12000mm
最大工件长度≤1500mm
A轴最大转速100 rpm
X/Y轴定位精度±0.05mm
X/Y轴重复定位精度0.03mm
最大定位速度50m/min
XY最大加速度0.3G
卡盘最大载重250Kg


细节展示

样件展示

服 务

负责对客户采购的设备进行安装、调试以及培训用户的技术人员。

服务网点遍及各地,客户的任何问题都能得到及时响应。

遵循“客户为本 服务至上”,为客户提供高质产品、全套解决方案和贴心的技术服务。
